Teknik Radiografi Shoulder Joint

Teknik Radiografi Shoulder Joint

Teknik Radiografi Shoulder Joint

1. Anatomi Shoulder Joint



2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

     Proyeksi eksorotation

     Posisi Pasien : Pasien dengan posisi erect

     Posisi Objek : - Shoulder menempel kaset

                           - Lengan dalam posisi AP

                           - atur Shoulder pada pada pertengahan pasien

                           - pastikan Shoulder menempel sempurna pada kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : 2,5 cm dibawah prosesus coracoideus

    Central Ray (CR)   : horisontal tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 18x24



    Kriteria Radiograf   : - tuberositas mayor tidak superposisi (Berada di sisi lateral)

                                     - Tidak ada gambaran Shoulder yang terpotong



    Proyeksi endorotation

     Posisi Pasien : Pasien dengan posisi erect

     Posisi Objek : - Shoulder menempel kaset

                           - Lengan dalam posisi PA

                           - atur Shoulder pada pada pertengahan pasien

                           - pastikan Shoulder menempel sempurna pada kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : 2,5 cm dibawah prosesus coracoideus

    Central Ray (CR)   : horisontal tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 18x24

    Kriteria Radiograf   : - tuberositas mayor saling superposisi dengan humerus head

                                    - Tidak ada gambaran shoulder yang terpotong



teknik radiografi pelvis

teknik radiografi pelvis

teknik radiografi pelvis

1. anatomi pelvis


                           http://www.lusa.web.id

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

    Proyeksi AP

     Posisi Pasien : Pasien diposisikan supine

     Posisi Objek :  - kaki ekstensi

                           - atur pelvis pada posisi true AP (Pedis menghadap ke atas)

                           - atur pelvis pada pertengahan kaset

                           - kaki dibuka sekitar 20-24 cm, kemudian ujung jempol kaki disatukan

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : pertengahan antara SIAS dan simpisis pubis

    Central Ray (CR)   : vertikal tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 35x35cm



   Kriteria Radiograf   : - tampak femur proksimal

                                   - lesser trochanter tampak bebas di bagian medial femur

                                   - vertebra berada pada pertangahan kaset

                                   - foramen obturator simetris



teknik radiografi thorakal

teknik radiografi thorakal

teknik radiografi thorakal

1. anatomi thorakal



            http://hazrulmamat.blogspot.com

           http://www.fysionett.no

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

    Proyeksi AP

     Posisi Pasien : Pasien diposisikan supine

     Posisi Objek :  - atur thorakal pada posisi true AP

                           - atur thorakal pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : pertengahan jugular notch dan procesus xypoideus

    Central Ray (CR)   : vertikal tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 30x40cm dibagi dua



    Kriteria Radiograf   : - T1-T12 tampak

                                   - space vertebra tampak

                                   - prosesus spinosus tidak mengalami rotasi



     Proyeksi Lateral

     Posisi Pasien : Pasien diposisikan recumbent

     Posisi Objek :  - atur thorakal pada posisi true Lateral

                           - pasien diberi bantal agar nyaman

                           - ganjan pinggang pasien menggunakan soft bag

                           - atur thorakal pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

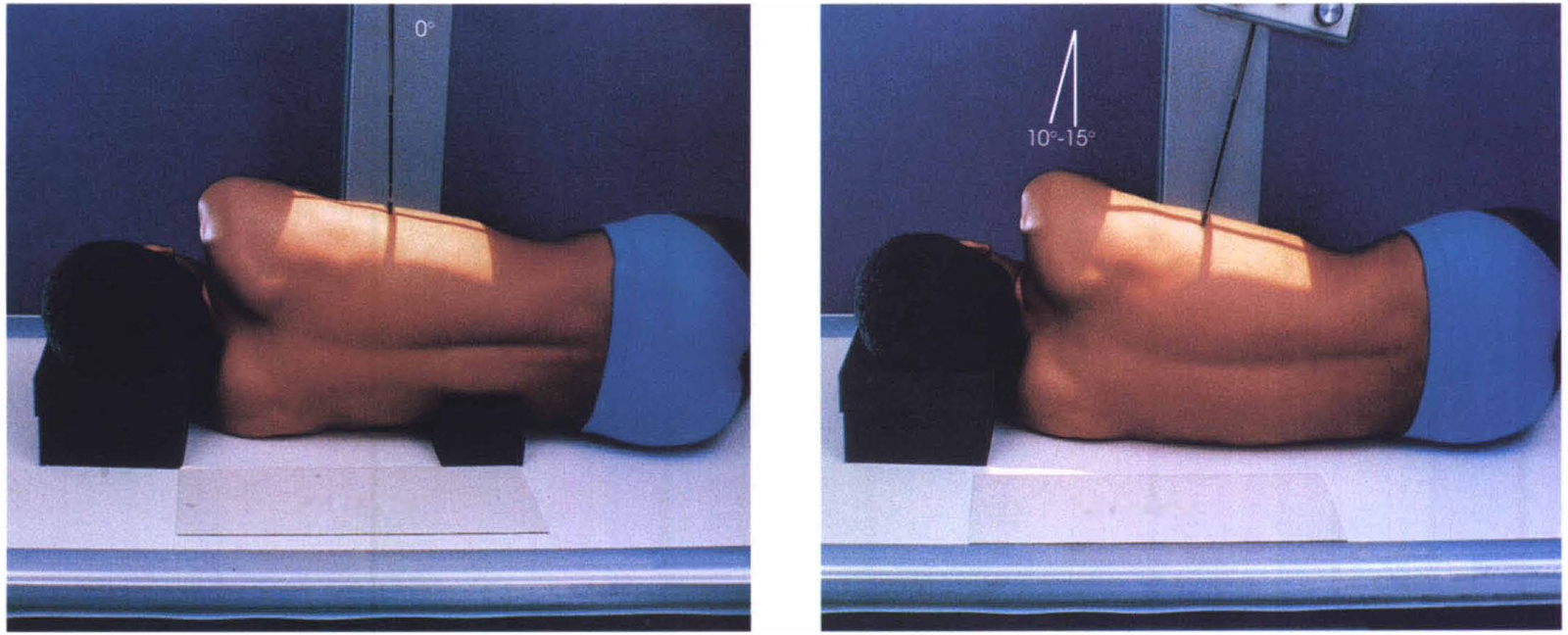

    Central point (CP) : pertengahan jugular notch dan procesus xypoideus

    Central Ray (CR)   : vertikal tegak lurus kaset (jika pinggang pasien diganjal soft bag)

                                  vertkal dengan disudutkan 10-15derajat cepalad (jika tidak deganjal)

     FFD                       : 100 cm

    Kaset                     : 30x40cm dibagi dua



    Kriteria Radiograf   : - T1-T12 tampak

                                   - thorakal tampak bebas

                                   - space vertebra tampak

                                   - prosesus spinosus tampak dari arah lateral

                                   - ribs saling superposisi



teknik radiografi LS (Lumbosakral)

teknik radiografi LS (Lumbosakral)

teknik radiografi LS (Lumbosakral)

1. anatomi lumbosakral


             http://hazrulmamat.blogspot.com


      desinayoe.wordpress.com

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

    Proyeksi AP

     Posisi Pasien : Pasien diposisikan supine

     Posisi Objek :  - atur LS pada posisi true AP

                           - atur LS pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : pertengahan antara crista iliaca

    Central Ray (CR)   : vertical tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 30x40cm dibagi dua



    Kriteria Radiograf   : - T12-sacrum tampak

                                   - normalnya vertebra tampak simetris

                                   - space vertebra tampak

                                   - prosesus spinosus tidak mengalami rotasi



    Proyeksi Lateral

     Posisi Pasien : Pasien diposisikan recumben

     Posisi Objek :  - atur LS pada posisi true Lateral

                           - ganjan pinggang pasien menggunakan soft bag

                           - atur LS pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : 3-4cm diatas crista iliaca

    Central Ray (CR)   : vertikal tegak lurus kaset (jika pinggang pasien diganjal soft bag)

                                  vertkal dengan disudutkan 5-8 derajat caudad (jika tidak diganjal)

     FFD                       : 100 cm

    Kaset                     : 30x40cm dibagi dua



    Kriteria Radiograf   : - T12-sacrum tampak

                                   - crista iliaca saling super posisi

                                   - space vertebra tampak

                                   - prosesus spinosus tampak bebas



teknik radiografi sacrum dan coccyx

teknik radiografi sacrum dan coccyx

teknik radiografi sacrum dan coxcy

1. Anatomi sacrum dan coxcy


          http://dadang-saksono.blogspot.com

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

    SACRUM

    Proyeksi AP axial

     Posisi Pasien : Pasien diposisikan supine

     Posisi Objek :  - atur pelvis pada posisi true AP

                           - atur sacrum pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : sekitar 5 cm diatas simpisis pubis

    Central Ray (CR)   : vertical dengan disudutkan 15 derajat cepalad

     FFD                       : 100 cm

    Kaset                     : 18x24cm



   Kriteria Radiograf   : - simpisis pubis tidak superposisi dengan sacrum

                                   - tidak ada rotasi pada sacrum

                                   - sacrum tampak jelas dan bebas



    Proyeksi lateral

     Posisi Pasien : Pasien diposisikan recumben

     Posisi Objek :  - atur pelvis pada posisi true lateral

                           - atur sacrum pada pertengahan kaset

                           - pinggang diberi pengganjal dengan soft bag

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : 9 cm posterior SIAS

    Central Ray (CR)   : vertical tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 18x24cm



   Kriteria Radiograf   : - sacrum dan coccyx tampak jelas dan bebas

                                   - tampak true lateral pada sacrum dan coccyx

                                   - iscium dan illiaka tampak superposisi



  COCCYX

    Proyeksi AP axial

     Posisi Pasien : Pasien diposisikan supine

     Posisi Objek :  - atur pelvis pada posisi true AP

                           - atur sacrum pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : sekitar 5 cm diatas simpisis pubis

    Central Ray (CR)   : vertical dengan disudutkan 10 derajat cepalad

     FFD                       : 100 cm

    Kaset                     : 18x24cm



   Kriteria Radiograf   : - simpisis pubis tidak superposisi dengan coccyx

                                   - tidak ada rotasi pada coccyx

                                   - coccyx tampak jelas dan bebas



     Proyeksi lateral

     Posisi Pasien : Pasien diposisikan recumben

     Posisi Objek :  - atur pelvis pada posisi true lateral

                           - atur coccyx pada pertengahan kaset

                           - pinggang diberi pengganjal dengan soft bag

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : 9 cm posterior dan 5 cm inferior SIAS

    Central Ray (CR)   : vertical tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 18x24cm



   Kriteria Radiograf   : - sacrum dan coccyx tampak jelas dan bebas

                                   - tampak true lateral pada sacrum dan coccyx

                                   - iscium dan illiaka tampak superposisi



teknik radiografi Scoliosis

teknik radiografi Scoliosis

teknik radiografi Scoliosis

1. Anatomi vertebrae


            http://hazrulmamat.blogspot.com

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

    Proyeksi Weight Bearing (Lumbal)

     Posisi Pasien : Pasien diposisikan erect

     Posisi Objek :  - atur vertebrae dengan diringkan maksimal ke kanan dan kiri

                           - atur vertebrae pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : Lumbal 3

    Central Ray (CR)   : horisontal tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 35x43cm dibagi dua



    Kriteria Radiograf   : - T12-sacrum tampak

                                   - normalnya vertebra tampak simetris

                                   - space vertebra tampak

                                   - prosesus spinosus tidak mengalami rotasi



     Proyeksi PA dan lateral

     Posisi Pasien : Pasien diposisikan erect

     Posisi Objek :  - atur vertebrae dengan posisi AP dan lateral

                           - atur vertebrae pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : vertebrae torakal 10/11

    Central Ray (CR)   : horisontal tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 35x43cm



    Kriteria Radiograf   : - vertebra space tampak

                                   - tidak ada rotasi pada vertebra



teknik radiograf optic canal dan foramen

teknik radiograf optic canal dan foramen

1. Anatomi optic canal dan foramen


                      www.studyblue.com

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

     Proyeksi Parietoorbotal Oblique

     Posisi Pasien : Pasien diposisikan erect/semiprone

     Posisi Objek :  - Kepala pasien dirotasikan sekitar 53 derajat

                           - atur AML tegak lurus kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : setinggi tembusan Orbita

    Central Ray (CR)   : horisontal/vertical tegak lurus kaset

    FFD                       : 100 cm

    Kaset                     : 18x24cm



    Kriteria Radiograf   : - Optic canal dan foramen tampak

                                   - Spenoid tampak

                                   - garis supraorbital margin tampak

                                   - Seluruh orbital tampak



   Proyeksi Orbitoparietal Oblique

     Posisi Pasien : Pasien diposisikan erect/supine

     Posisi Objek :  - Kepala pasien dirotasikan sekitar 53 derajat

                           - atur AML tegak lurus kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : setinggi Orbita

    Central Ray (CR)   : horisontal/vertical tegak lurus kaset

    FFD                      : 100 cm

    Kaset                    : 18x24cm



    Kriteria Radiograf   : - Optic canal dan foramen tampak

                                   - Spenoid tampak

                                   - garis supraorbital margin tampak

                                   - Seluruh orbital tampak

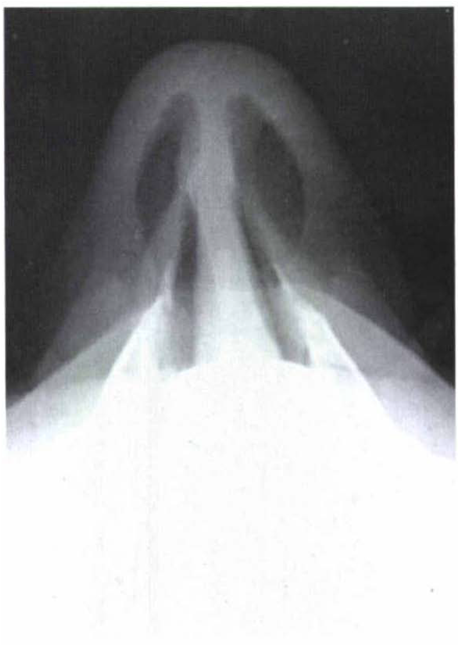

Teknik Radiografi Nasal

Teknik Radiografi Nasal

1. Anatomi Nasal


                skydrugz.blogspot.com

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

     Proyeksi Lateral

     Posisi Pasien : Pasien diposisikan erect/supine

     Posisi Objek :  - leher fleksi, sehingga IOML lurus/tidak membentuk sudut

                           - atur MSP sejajar dengan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : sekitar 1,3cm distal nasion

    Central Ray (CR)   : horisontal/vertical tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 18x24cm dibagi dua



    Kriteria Radiograf   : - Tidak terjadi rotasi pada nasal

                                   - tampak tulang nasal dan frontonasal suture




    Proyeksi Tangential

     Posisi Pasien : Pasien diposisikan Prone

     Posisi Objek :  - leher full ekstensi
                           - Pasien diberi bantal/sandbag untuk fiksasi

                           - atur MSP tegak lurus kaset dengan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong

    Central point (CP) : sejajar dengan glabeloalveolar line

    Central Ray (CR)   : vertical tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 18x24cm dibagi dua



    Kriteria Radiograf   : - Tidak terjadi rotasi pada nasal

                                   - nasal tampak menonjol
